第29章：ダッシュボード設計📊✨（見る順番の設計）

Set up monitoring for Tempo | Grafana Tempo documentation

この章のゴールはこれだよ〜！🎯✨

  • 1枚のダッシュボードを「上から順に読めば」状況がわかる形にできる👀✅
  • 「メトリクス→ログ→トレース」へ迷子にならずに降りられる導線を作れる🧭🔗
  • 余計なグラフを増やさず、運用で使い続けられる“型”を持てる💪📈

1) ダッシュボードは「画面」じゃなくて「物語」📖✨​

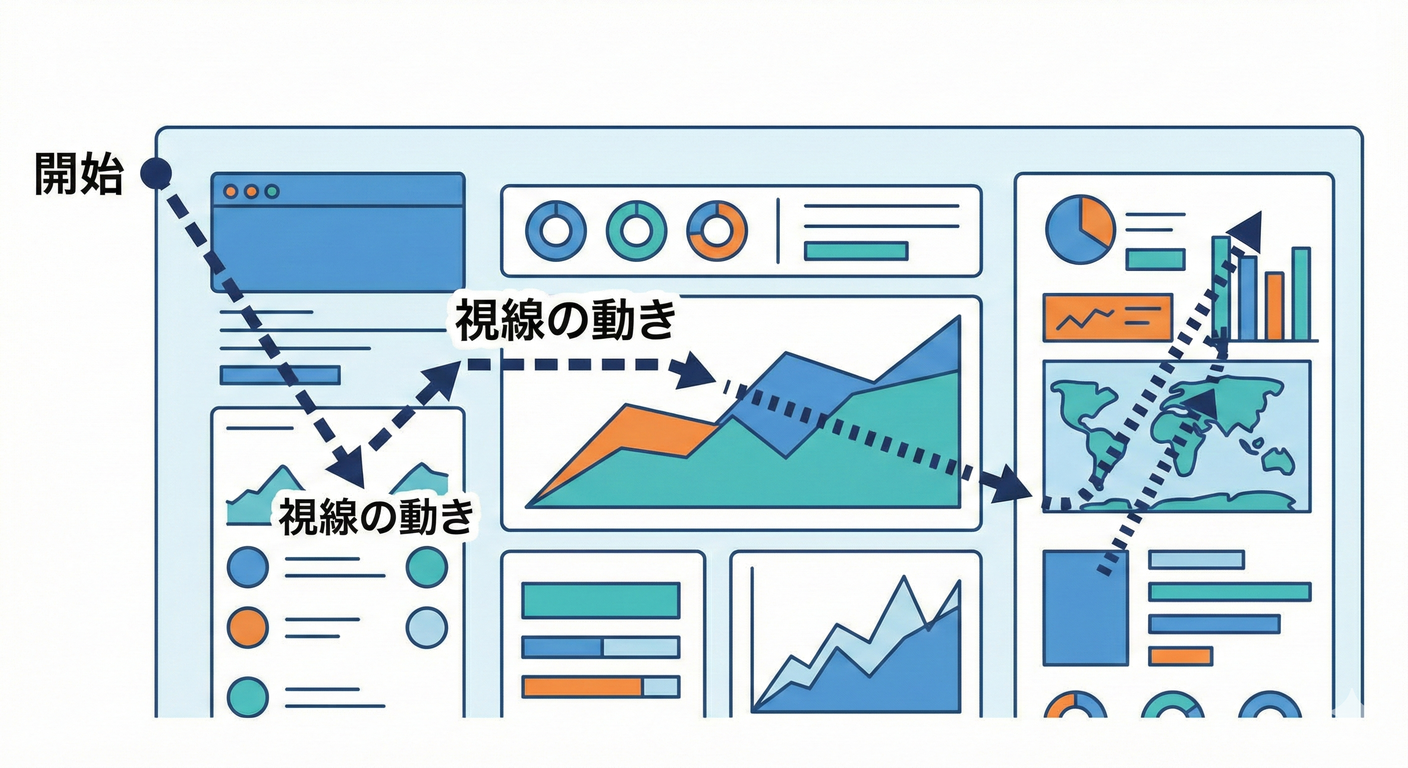

画像を挿入予定

良いダッシュボードは、見る人の頭の中でこう進むのが理想だよ👇👀

  1. 今ヤバい？（症状） 🚨
  2. どこが怪しい？（絞り込み） 🕵️‍♀️
  3. なぜ？（証拠を取りに行く） 🔍
  4. じゃあ何する？（行動） 🧯

この“読む順番”を作るのが設計の本体だよ〜！🧠✨

2) 「見る順番」の鉄板テンプレ🧱✨（RED → USE → Evidence）​

ダッシュボード設計の定番はこれ👇

  • RED（ユーザー体験の症状）：Rate / Errors / Duration 🚦⏱️
  • USE（原因のヒント）：Utilization / Saturation / Errors 🧰⚙️

Grafanaのダッシュボード設計ガイドでも、USEは原因、REDは症状として整理されてるよ📌(Grafana Labs)

3) 3本柱を“同じ導線”でつなぐ🪵📈🧵✨​

ここ、めちゃ大事！🌟

  • メトリクス：今どう？増えてる？いつから？（全体像）📈
  • ログ：何が起きた？エラー文・条件・入力は？🪵
  • トレース：どこで遅い？どの依存先？（時間の内訳）🧵

ちなみに最新のOpenTelemetry Node.jsガイドでも、トレース/メトリクスはすぐ始められるけど、ログのOTelライブラリはまだ発展途上って明言されてるよ（＝ログは既存ロガーで運ぶのが現実的）📝(OpenTelemetry)

4) ダッシュボード設計：7ステップ手順🧭✨​

Step 0：このダッシュボードの“客”を決める🎭​

  • 例：オンコール向け？開発者向け？プロダクト向け？👩‍💻👩‍🔧👩‍💼 → “誰が見るか”で、上段に置くものが変わるよ！

Step 1：最初の1秒で答える質問を固定する⏱️​

  • 「今、サービスは健康？」
  • 「影響範囲は？」
  • 「急に悪化した？」 この3つが多いよ〜👀✨

Step 2：最上段はRED（症状）で固める🚦​

Grafanaの解説でも、最初のダッシュボード設計はREDが扱いやすいって書かれてるよ📌(Grafana Labs)

Step 3：次段は“絞り込み”用（どこ？何が？）🧩​

  • endpoint別（route）
  • status code別
  • 依存先別（DB / 外部API）
  • region / instance（必要な範囲だけ！）

Step 4：その次にUSE（原因候補）🧯​

Nodeなら特に👇が効くよ✨

  • メモリ（heap / RSS）🧠
  • イベントループ遅延⏳
  • CPU / GC（見れるなら）⚙️

Step 5：一番下に“証拠へのリンク”🔗​

  • ログへ飛ぶ（traceId/requestIdで絞る）🪵
  • トレースへ飛ぶ（遅い1件にジャンプ）🧵

Grafanaは メトリクス→トレース を“Exemplars”でつなげられるよ（設計として超強い）🔗✨(Grafana Labs)

Step 6：ワザと壊して読めるかテストする💥​

  • 遅延を入れる🐢
  • エラー率を上げる🔥
  • 外部APIを不安定にする🌪️ → そのとき「上から順に読めば」原因に近づけるか確認！

Step 7：役に立たないパネルは消す🗑️​

ダッシュボードは“育てる”もの🌱 使わないグラフは罪…！😇（ノイズで迷子になる）

5) 章のメイン：ダッシュボードのワイヤーフレーム設計📝✨​

まずは理想の配置を“文章で描く”よ！🎨 （紙でもOKだよ〜✍️）

[Row 1] いまヤバい？（症状：RED）
  - SLO/成功率（またはError Budget）   - Request Rate (RPS)
  - Error Rate (5xx/4xx)               - Latency p95/p99

[Row 2] どこが怪しい？（絞り込み）
  - Endpoint別：RPS上位 / 遅延上位テーブル
  - ステータス別：エラー内訳（type / code）
  - 依存先別：外部API/DBの遅延・失敗

[Row 3] 原因候補（USE / Node健康）
  - Event Loop Lag
  - Memory (heap/RSS)
  - CPU/GC（取れる範囲で）

[Row 4] 証拠へ降りる（ログ/トレース）
  - Slow traces一覧（Tempo/Jaeger）
  - Recent error logs（Loki）
  - “このパネルから飛ぶ”リンク（traceId/requestId）

✅ ここでのポイント（読む順番のコツ）👀✨​

  • Row1は「赤信号があるか」だけに集中🚦
  • Row2で「範囲」を絞ってから🧩
  • Row3で「原因の匂い」を嗅いで🐶
  • Row4で「証拠」を取りに行く🔍

6) 実戦パネル案（おすすめウィジェット構成）🧱📊✨​

Row1：最上段（見るだけで判断）🚦👀​

  • 成功率 / 失敗率（5xx中心） ✅❌
  • RPS（リクエスト数/秒） 🚀
  • p95 / p99 レイテンシ ⏱️
  • （余裕あれば）エラーの種類別（timeout / validation / upstream） 🧨

ヒント：平均（avg）は罠になりがち！😵‍💫 “遅い人がどれだけいるか”を見るなら 分位（p95/p99） が強いよ💪

Row2：絞り込み（どこが悪い？）🕵️‍♀️​

  • Endpoint別：遅延Top / エラーTop テーブル 🧾
  • ステータスコード別（2xx/4xx/5xx）推移 📉
  • 依存先別：外部API/DBのDuration & Errors 🌐🗄️

Row3：原因候補（Node健康）🫀​

  • イベントループ遅延 ⏳
  • メモリ（heap/RSS） 🧠
  • GCっぽい波形（取れるなら） ♻️

Row4：証拠へダイブ（リンクの段）🔗🧵🪵​

  • 遅いトレースの検索（TraceQL） 🧵
  • エラーログ一覧（traceId/requestIdで絞る） 🪵
  • メトリクスのスパイクからトレースへジャンプ（Exemplars） ✨(Grafana Labs)

7) クエリ例（PromQL / LogQL / TraceQL）🧪✨​

7.1 PromQL（メトリクス）📈​

（あなたのメトリクス名に合わせて調整してね！）

## RPS（5分平均）
sum(rate(http_server_requests_total[5m])) by (route)

## エラー率（5xx）
sum(rate(http_server_requests_total{status=~"5.."}[5m]))
/
sum(rate(http_server_requests_total[5m]))

## p95（Histogram前提）
histogram_quantile(
  0.95,
  sum(rate(http_server_request_duration_seconds_bucket[5m])) by (le, route)
)

7.2 LogQL（ログ）🪵​

traceId/requestId をログに含めておくと最高に気持ちいいよ〜🔗✨

{service="api", env="prod"} |= "error"

さらに「traceId抽出 → Tempoへリンク」みたいな導線は、Grafanaの Derived fields で作れる（ログ→トレースがワンクリック）🖱️✨

7.3 TraceQL（トレース）🧵​

TempoのTraceQLで、遅いトレースを探す感じ👇（概念の例）

{ resource.service.name = "api" } && duration > 500ms

TraceQLはTempoの公式機能としてドキュメント化されてるよ🧵📚(Grafana Labs)

8) “リンク設計”がダッシュボードの勝ち筋🔗✨​

8.1 Exemplars（メトリクス→トレース）🌟​

  • レイテンシが跳ねた瞬間に、その原因になったトレースへジャンプできるのが強い！
  • GrafanaはExemplarsの仕組みを公式に解説してるよ✨(Grafana Labs)

さらにTempo側で metrics-generator が exemplars を自動生成して、メトリクス↔トレースをつなぎやすくする話もあるよ🔗(Grafana Labs)

8.2 Logs ↔ Traces（相互リンク）🪵🧵​

Grafana Tempoの「Grafana上でトレースを見る」説明でも、ログ↔トレース連携が整理されてるよ✨

9) よくあるダメ例😇😱（ここ踏むと迷子！）​

  • グラフが多すぎて、どれから見ればいいか不明🌀
  • 1枚に“健康”も“原因調査”も“経営指標”も全部詰める📦💥
  • 平均だけ置いて満足する（遅い人が見えない）😵‍💫
  • ラベルが爆発（routeにユーザーID、みたいな）🏷️💣
  • 単位がない（msなの？秒なの？）⏱️❓
  • 時間範囲が固定で、事故の瞬間を見返しづらい🕰️
  • ログ/トレースへのリンクが無く、結局別画面で迷う🔍🚶‍♀️
  • パネル名が曖昧（「Latency」だけ、とか）🫥
  • 依存先が見えず、犯人探しが長引く🔎
  • 作った後に見直さない（育てない）🌱

10) ミニ演習📝✨：あなたのダッシュボードを“読む順番”で作る​

演習A：紙にワイヤーフレーム✍️​

  • Row1（症状）に4つだけ置く
  • Row2（絞り込み）に3つ
  • Row3（原因候補）に2つ
  • Row4（証拠リンク）に2つ 合計11個まで！（多いと死ぬ🤣）

演習B：3つの事故シナリオで読めるかテスト💥​

  1. /slow を増やして p95が上がる🐢
  2. /fail を増やして 5xxが上がる🔥
  3. 外部I/O（DB風）を遅くして依存先が怪しくなる🗄️⏳

チェック✅

  • Row1で異常に気づく？
  • Row2で範囲を絞れる？
  • Row3で原因候補が見える？
  • Row4で証拠（ログ/トレース）へ落ちれる？

11) AI活用（ダッシュボード設計が爆速になるやつ🤖✨）​

使えるプロンプト例🎁​

あなたはSREです。
Node/TypeScriptのAPIサービス向けに、Grafanaダッシュボードを設計してください。
要件：
- 上から下へ読む導線（症状→絞り込み→原因候補→証拠リンク）
- Row1はRED（Rate/Errors/Duration）
- Row3はNodeの健康（event loop lag / memory）
- 最後に「各パネルの目的」を1行で添えて

クエリ改善用も便利👇

このPromQLを、ダッシュボードで軽く・読みやすく・ラベル爆発しない形に直して。
目的は「route別のp95レイテンシ」と「全体のエラー率」。
（ここに現状クエリ貼る）

12) まとめ🧡✨（この章のコアだけ覚えよう！）​

  • ダッシュボードは “読む順番”が設計📚👀
  • RED（症状）→絞り込み→USE（原因候補）→証拠（ログ/トレース） の型が強い🧱✨(Grafana Labs)
  • メトリクスからトレースへ飛べる Exemplars は導線の切り札🔗🌟(Grafana Labs)
  • OTel Nodeはトレース/メトリクスから始めやすいけど、ログは状況を踏まえて運び方を選ぶ🪵📝(OpenTelemetry)

次の第30章（アラート設計🚨）は、このダッシュボードのRow1（症状）から「鳴らすものを3つだけ選ぶ」感じで繋がるよ〜！🧯✨
