第6章：手書きでやる！ミニ状態機械（ドア）🚪✨

この章は「最速で、状態機械の気持ちよさを体に入れる回」だよ〜！🎉 ドア🚪を題材にして、紙とペン（またはメモ帳）だけで状態機械を完成させます✍️💕

6-1. 今日のゴール🎯​

ゴールはこれ👇

  • ドアの「状態」を3つに分ける🧠✨
  • 「イベント」を決めて、矢印でつなぐ➡️
  • **禁止遷移（やっちゃダメ）**も決める🚫
  • 最後に「状態一覧＋イベント一覧」が手元に残る📝💖

ここまでできると、「あ、これなら自分でも設計できるかも…！」ってなるやつ😆🌸

6-2. まず「状態」を3つだけ決めよ〜！🧸​

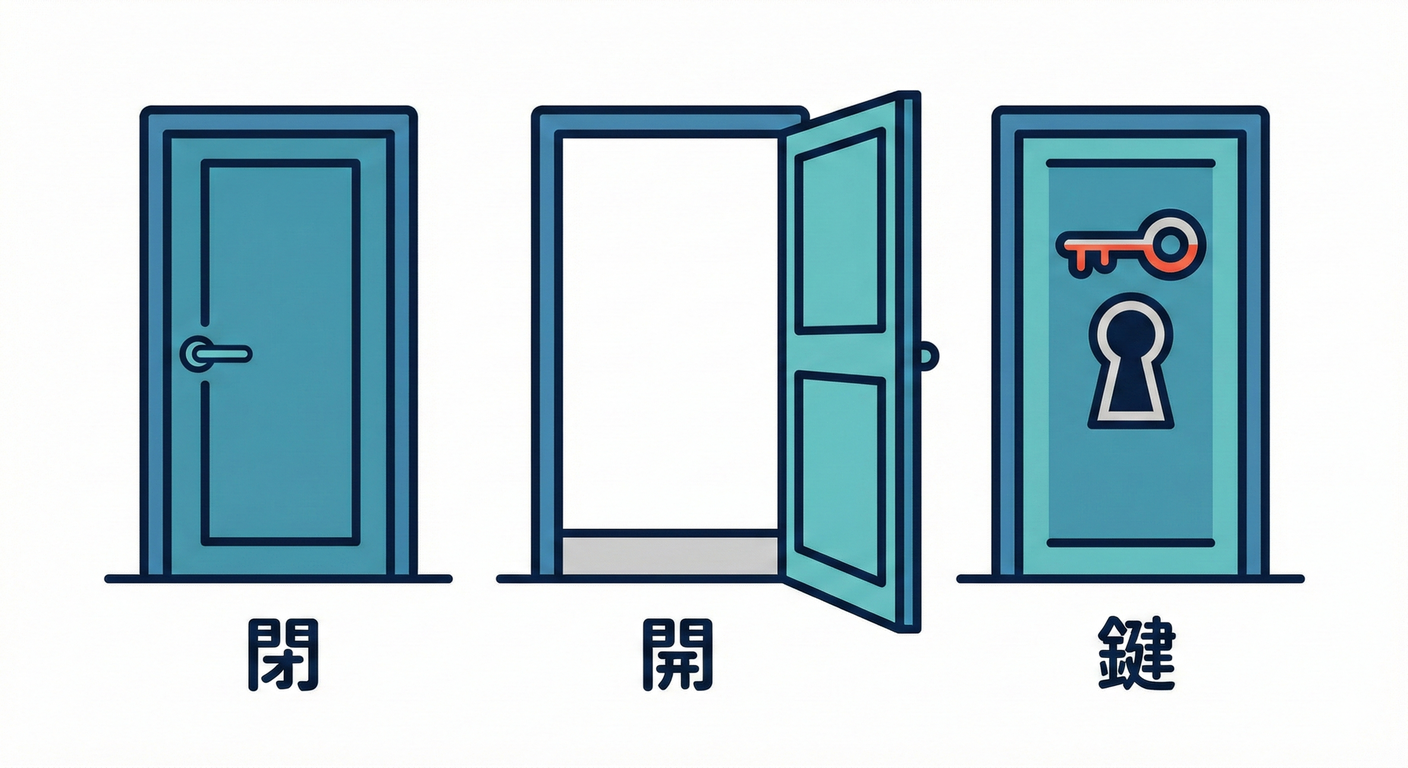

Hand-drawn Door

ドアは、ざっくりこうだよね👇

  • Closed（閉まってる）🚪
  • Open（開いてる）🚪✨
  • Locked（鍵かかってる）🔒

ここで大事ポイント💡 状態は “今のドアの置かれてる状況” を表すよ。 「開ける途中…」とか「ちょっとだけ開いてる…」とか言い出すと沼りやすいので、今日は一旦3つでOK🙆‍♀️💕

6-3. 次に「イベント」を4つ決める📣✨​

イベントは “何が起きた？” だよ〜！

  • OPEN（開ける）🖐️
  • CLOSE（閉める）🖐️
  • LOCK（鍵をかける）🔒
  • UNLOCK（鍵を外す）🔓

イベント名は、基本 動詞っぽくすると迷子になりにくい😊👍

6-4. 矢印でつなぐ（遷移を書く）➡️📝​

ここからが状態機械の核心〜！✨ 「この状態で、このイベントが来たら、次はどこ？」を決めます。

まず自然なやつから🌿​

  • Closed + OPEN → Open
  • Open + CLOSE → Closed
  • Closed + LOCK → Locked
  • Locked + UNLOCK → Closed

これだけで、かなり「ドア」っぽい！😆🚪

6-5. 禁止遷移（やっちゃダメ）を決める🚫😱​

ここが状態機械の“バグ防止装置”ポイント🧯✨

たとえば…

  • Locked なのに OPEN 👉 無理じゃん！🔒🚪❌
  • Open なのに LOCK 👉 ドア開いたまま鍵かける？普通しないよね😵‍💫❌
  • Open で OPEN 👉 もう開いてる😂（これは「無視」でもOK）

禁止遷移をどう扱うかは、ざっくり3択だよ👇

  1. 無視する（何も起きない）😶
  2. エラーにする（例外/エラー返す）🚨
  3. ログだけ出す（デバッグ用）🪵

今日は入門なのでおすすめは👇

  • 明らかに危ないやつ（Locked + OPEN）は エラー or ログ
  • どうでもいい二度押し（Open + OPEN）は 無視 この“温度感”があると実務で超ラク😊✨

6-6. 完成形（まずは紙にこう書ければ勝ち）🏆✨​

✅ 状態一覧​

  • Closed / Open / Locked

✅ イベント一覧​

  • OPEN / CLOSE / LOCK / UNLOCK

✅ 遷移（ルール）​

  • Closed + OPEN → Open
  • Open + CLOSE → Closed
  • Closed + LOCK → Locked
  • Locked + UNLOCK → Closed
  • Locked + OPEN → ❌（禁止）
  • Open + LOCK → ❌（禁止）
  • Closed + CLOSE → （無視でOK）
  • Open + OPEN → （無視でOK）
  • Locked + LOCK → （無視 or ログ）

6-7. “抜け漏れ”を一瞬で見つけるコツ🔍✨​

ここでミニ必殺技🪄

**「全状態 × 全イベント」**を1回だけ見渡す👀

  • 状態が3個
  • イベントが4個 → 3×4 = 12マス分の判断をする感じ！

「うわ…」って思うけど、逆に言うと 12個決めれば仕様が固まるってこと😆💕

（この発想が次章の「状態遷移表」につながるよ📋✨）

6-8. ちょい発展：状態の粒度を増やす練習🎮🌸​

慣れてきたら、こういう“追加”を考えると設計力が伸びるよ💪✨

お題A：半開き（Ajar）を追加してみて🚪😳​

状態：

  • Closed / Open / Ajar / Locked

質問：

  • Ajar から LOCK できる？（ドアの仕様次第だよね）
  • Ajar から CLOSE は Closed？
  • OPEN は Open へ？

お題B：鍵が壊れた（LockBroken）を追加してみて🔧😱​

  • UNLOCK が失敗する世界が作れると、実務の“失敗設計”に強くなる🧯✨

6-9. おまけ：TypeScriptで「超ミニ」状態遷移を書いてみる🧑‍💻✨​

手書きで決めたルールを、そのまま関数にするだけ！ （まだ実装回じゃないので、ほんとにミニでOK😊）

type DoorState = "Closed" | "Open" | "Locked";
type DoorEvent = "OPEN" | "CLOSE" | "LOCK" | "UNLOCK";

function transition(state: DoorState, event: DoorEvent): DoorState {
  switch (state) {
    case "Closed":
      switch (event) {
        case "OPEN": return "Open";
        case "LOCK": return "Locked";
        case "CLOSE": return "Closed"; // 無視
        case "UNLOCK": return "Closed"; // 無視
      }

    case "Open":
      switch (event) {
        case "CLOSE": return "Closed";
        case "OPEN": return "Open"; // 無視
        case "LOCK": throw new Error("OpenのままLOCKはできないよ🚫");
        case "UNLOCK": return "Open"; // 無視
      }

    case "Locked":
      switch (event) {
        case "UNLOCK": return "Closed";
        case "LOCK": return "Locked"; // 無視
        case "OPEN": throw new Error("LockedなのにOPENはできないよ🔒🚫");
        case "CLOSE": return "Locked"; // 無視
      }
  }
}

ポイントはこれだけ👇

  • 状態（state）とイベント（event）以外で分岐しない✨
  • 禁止遷移は「例外」にしてもいいし、「ログ」にしてもOK🪵

6-10. AI活用（この章でめちゃ効くプロンプト）🤖💖​

Copilot / Codex / ChatGPT などに投げるならこんな感じ👇✨

  • 「ドアの状態（Closed/Open/Locked）とイベント（OPEN/CLOSE/LOCK/UNLOCK）で、禁止遷移も含めた遷移表を作って」📋🤖
  • 「この状態機械で矛盾してるところ、抜けてるイベントを指摘して」🔍🤖
  • 「禁止遷移を“無視/エラー/ログ”のどれにするのが良いか、理由つきで3案出して」🧠🤖

6-11. まとめ🎀✨​

この章でできたことはこれ〜！🎉

  • 状態を3つに分けた🧩
  • イベントを4つに分けた📣
  • 遷移を矢印でつないだ➡️
  • 禁止遷移を決めて、バグの入口を塞いだ🧯🚫

次の第7章では、今日の内容を「表」にして、抜け漏れチェックを爆速化するよ📋✨

参考（“状態機械/状態遷移図”の今どき周辺情報）📚✨​

  • 状態機械を拡張した「Statecharts」は階層や並行などを扱える考え方だよ（後半章で出てくるやつ！）(サイエンスダイレクト)
  • ドキュメントに状態遷移図を書きたいとき、Mermaid の stateDiagram-v2 がよく使われるよ🧜‍♀️(mermaid.ai)
  • TypeScript/JavaScript で状態機械を扱う代表例として XState（state machines/statecharts を使う）があるよ（実装章以降で選択肢にできる）🧠✨(Stately)

必要なら、この第6章のドア状態機械を 第7章向けの「遷移表（12マス）」に整形した完成版も、そのまま出すよ📋💕
